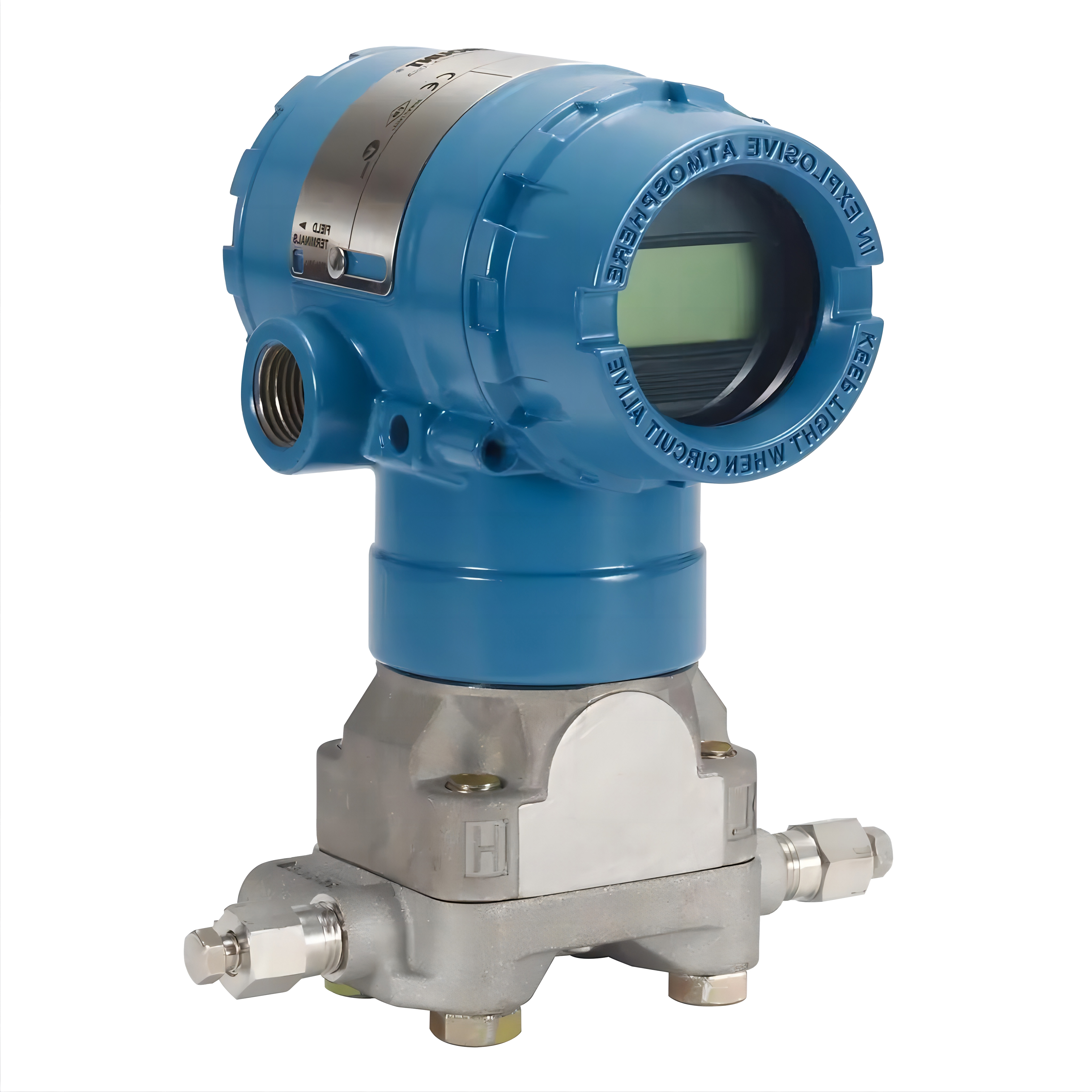

压力变送器

分享
微信
新浪微博
QQ
QQ空间
豆瓣网
百度贴吧
类型 压力变送器
品牌 瑞纳电气
15156009200
产品详情

一、产品定义与核心价值

压力变送器是一种将气体、液体或蒸汽的压力物理量，通过敏感元件转换为标准电信号（如 4-20mA 电流、0-5V 电压）或数字信号，实现远程监测、控制与数据传输的工业自动化核心设备。其核心价值在于精准捕获压力波动、保障系统运行安全、优化生产工艺效率，广泛应用于石油化工、电力能源、市政环保、航空航天等领域，是连接物理世界与数字控制系统的关键 “感知桥梁”。

二、核心结构与工作原理

（一）基本组成部分

压力变送器由四大核心模块协同工作，确保测量精度与稳定性：

  1. 压力敏感元件：直接感应压力变化的核心部件，常见类型包括膜片（316L 不锈钢、哈氏合金材质）、波纹管、电容极板、硅应变片等，需根据介质特性与压力范围选型；

  1. 转换电路：将敏感元件的物理形变（如膜片弯曲、电阻变化）转换为微弱电信号（毫伏级电压），是信号转换的核心环节；

  1. 信号处理单元：通过放大、滤波、线性校正、温度补偿算法，将微弱电信号处理为标准化信号，消除环境干扰与非线性误差，提升数据可靠性；

  1. 外壳与接口：采用铝合金或不锈钢材质，防护等级达 IP67/IP68，内置减震模块与防爆结构，配备 M20×1.5 螺纹接口、屏蔽电缆接头，支持信号传输与机械固定。

（二）主流工作原理分类

根据敏感元件技术特性，主流类型及原理如下：

  1. 电容式压力变送器：利用平行极板电容效应，压力作用于弹性膜片导致极板间距变化，电容值与压力成正比，经电路转换为标准信号。优势是精度高（±0.05% FS-±0.1% FS）、抗干扰能力强，适用于化工流程、洁净室等高精度场景；

  1. 扩散硅式（压阻式）压力变送器：基于半导体压阻效应，硅膜片上的电阻条在压力作用下阻值变化，通过惠斯通电桥输出电压信号。特点是响应快（0ms）、抗腐蚀性好，适用于中低压（/ 气体测量，如市政供水、管道监测；

  1. 应变式压力变送器：将金属应变片粘贴于弹性元件（悬臂梁、膜片），压力导致应变片机械变形并改变电阻值，经电桥转换为电信号。适用于高压场景（>10MPa），如石油管道、液压系统动态压力测量；

  1. 压电式压力变送器：利用压电晶体的压电效应，压力作用下产生与压力成正比的电荷，经电荷放大器转换为电压信号。仅限动态压力测量（如发动机爆震、冲击波监测），静态压力下电荷易泄漏，需配套专用电路；

  1. 振弦式压力变送器：通过压力改变振弦张力，进而调整振动频率，电路检测频率变化并转换为压力值。优势是长期稳定性好、抗恶劣环境（高温、振动），适用于油气储运、地热能开发等场景。

（三）信号传输流程

压力→敏感元件物理形变→转换电路微弱电信号→信号处理单元标准化信号（4-20mA/HART/Modbus）→远程控制系统 / 云平台，实现 “物理量 - 电信号 - 数据信息” 的完整转化，支持 1000 米以上远距离传输。

三、核心性能参数解析

性能参数直接决定设备适配性，需重点关注以下指标：

  1. 量程范围：常规量程 0-5MPa（中低压）、0-100MPa（高压），支持 10:1 量程比扩展，选型公式为 “量程上限 = 1.5× 设计压力”，预留 50% 过载余量；

  1. 精度等级：核心指标，常规型号 ±0.1% FS-±0.5% FS，计量级型号可达 ±0.05% FS，校准后误差可降至 ±0.2% FS 以内；

  1. 环境适应性：工作温度 - 40℃-120℃（常规），高温型可达 350℃，低温型适配 - 196℃（LNG 场景）；相对湿度 0-95% RH 无凝结，抗振动频率 10-500Hz；

  1. 过载与防护：短期过载压力为量程的 3 倍，长期过载 1.5 倍，内置安全阀保护膜片；防爆认证 ExiaIICT6/ExdIIBT4，适配爆炸性环境；

  1. 输出与通信：模拟量输出（4-20mA 两线制）、数字量输出（RS485、HART、Modbus 协议），支持 DCS/SCADA 系统集成与无线 Lora/MQTT 云上传。

四、跨行业典型应用场景

压力变送器的应用已渗透工业生产全流程，以下为核心领域实践案例：

（一）石油化工领域

  • 原油长输管道：部署智能压力变送器，实时监测油品流动压力，泄漏检测响应时间从 2 小时缩短至 15 分钟；

  • 加氢反应釜：安装防爆型变送器（哈氏合金膜片），联动安全阀实现超压保护，事故率下降 90%；

  • LNG 储运：选用低温型变送器（-196℃），同步测量储罐液位与密度，装车计量误差 ±0.2% 以内。

（二）电力能源行业

  • 锅炉汽包监测：高精度变送器实时反馈蒸汽压力，动态调整燃烧参数，锅炉效率提升 2%，年节省标煤超万吨；

  • 风力发电变桨控制：耐振动变送器监测液压油缸压力，因压力异常导致的停机次数减少 75%；

  • 地热能开发：高温型变送器（350℃）监测井筒压力，完整性评估准确率达 95%。

（三）市政与环保领域

  • 供水管网监测：无线变送器实时上传压力数据，通过波动分析定位暗漏点，某水务集团成功修复 5 处隐蔽泄漏；

  • 污水处理曝气控制：防腐蚀型号监测空气管道压力，调整风机频率后曝气能耗降低 22%；

  • 洁净室微压控制：电容式变送器将压力误差从 ±2% 降至 ±0.5%，半导体产品良率提升 25%。

五、选型规范与安装维护

（一）科学选型五大核心维度

  1. 介质特性适配：液体选不锈钢膜片，气体需防凝露，蒸汽选 Inconel 合金高温型；强腐蚀性介质（酸、碱）选用哈氏合金 / 钽材质，含颗粒介质选宽流道设计；

  1. 测量参数匹配：量程按 “1.5 倍设计压力” 选型，精度根据场景选择（精密控制 ±0.1% FS，一般监测 ±0.5% FS）；

  1. 环境条件适配：户外选 IP67/IP68 防护，防爆场景需 Ex 认证，高温 / 低温环境选用专用温区型号；

  1. 输出与通信：传统系统选 4-20mA 模拟量，智能化场景选 HART/Modbus 数字量，远距离传输优先两线制供电；

  1. 安装方式：螺纹安装配密封垫片，法兰安装匹配管道规格（DN50、PN16），避开弯头、阀门等湍流区域（上游≥10D，下游≥5D）。

（二）安装与维护要点

  1. 安装时避免划伤膜片，单独接地（电阻 Ω），屏蔽电缆远离动力线，减少电磁干扰；

  1. 日常维护：每季度检查膜片结垢与接线松动，高精度场景每 6 个月校准（使用标准压力源如活塞式压力计），一般场景每年校准一次；

  1. 寿命延长：定期升级固件优化算法，腐蚀性场景定期清理测量室，避免过载压力冲击。

六、行业标准与发展趋势

（一）核心行业标准

国内执行 GB/T 18941-2017《工业用压力变送器》，规定精度等级、过载能力、环境适应性等强制指标；校准需符合 JJG 882-2019《压力变送器检定规程》，通过标准压力源与精密数字表校验零点稳定性、量程线性度。

（二）未来技术趋势

  1. 智能化升级：内置 AI 边缘计算算法，实现故障预判（如管道泄漏、膜片老化），预警时间提前 3 个月以上；

  1. 云边协同：支持 MQTT 协议直连云平台，结合大数据分析优化能耗，某热力集团应用后管网能耗降低 18%；

  1. 交互优化：配备触摸屏与手机 APP 控制，语音报警功能缩短应急响应时间（从 10 分钟至 2 分钟）；

  1. 材料创新：耐超高温（400℃+）、超强腐蚀（全氟介质）材质应用，拓展极端环境适配性。
